ER 다이어그램

각 다이어그램에는 개체 관계 다이어그램 기호가 선택되어 있습니다. 다음은 몇 가지 가장 일반적인 기호입니다.

직사각형은 상위 개체를 나타냅니다. 종종 그에 의존하는 약한 개체(이중 직사각형)가 있습니다.

속성은 타원으로 표시되며, 개체의 특성을 개략적으로 설명합니다.

마름모는 개체 간의 관계를 표시하는 데 사용됩니다.

선과 화살표는 서로 관련된 개체를 표시하는 데 사용됩니다.

카디널리티는 한 정보에서 다른 정보로 흐르는 정보의 양을 개략적으로 설명합니다(자세한 내용은 뒤에서 살펴보겠습니다).

새로운 소프트웨어를 출시할 때 개발자와 데이터베이스 설계자는 구조를 시각화할 수 있는 간단하지만 효과적인 방법이 필요합니다. 개체가 함께 작동하는 방식, 개체의 속성, 그리고 개체가 서로 관련되는 방식을 알아야 합니다. 논리적 ER 모델은 이에 도움이 될 수 있습니다. 개발자는 ERD를 통해 새 데이터베이스의 모든 주요 요소를 매핑할 수 있습니다. 개발자는 소프트웨어가 어떻게 작동하는지 확인하고, 특정 관계를 미리 테스트하고, 소프트웨어를 출시하기 전에 소프트웨어의 결함을 정확히 찾아낼 수 있습니다. 이를 통해 개발 팀은 작업을 더 원활하게 진행할 수 있습니다. ERD를 만들면 개발자가 기존 데이터베이스에서 개선이 필요한 부분을 찾는 데도 도움이 됩니다. ER 다이어그램을 사용하면 현재 소프트웨어에서 개선이 필요한 부분을 쉽게 시각화할 수 있습니다. 그런 다음 개발자는 데이터베이스를 디버깅하여 향후 소프트웨어를 개선할 수 있습니다.

개체 관계 다이어그램의 3가지 구성 요소는 다음과 같습니다.

일반적으로 직사각형으로 표시되는 개체는 명사(예: 객체, 사람, 개념 또는 이벤트)입니다. 다른 기호는 종종 다른 유형의 개체를 반영합니다. 예를 들어 강한 개체 집합은 일반적으로 직사각형으로 표시되는 반면 약한 개체 집합은 이중 직사각형으로 표시됩니다.

속성은 개체의 특성입니다. 예를 들어 ER 다이어그램이 학생들이 대학에 지원하기 위해 사용하는 소프트웨어를 매핑한다고 가정해 보겠습니다. ‘학생’ 개체에는 다음 정보가 속성으로 언급됩니다. 학생_번호, 학생_이름, 및 교육_과정.

ER 다이어그램에서 연결선과 화살표에는 레이블이 있습니다. 이러한 레이블은 개체가 상호 작용하는 방식을 나타내며 개발자에게 개체 간의 관계를 보여줍니다. 다른 유형의 연결선도 다른 의미를 가지며 개발자에게 한 개체에서 다음 개체로 얼마나 많은 데이터가 흐르는지 보여줍니다. 이는 기본적인 관계이며, 나중에 더 자세히 살펴보겠습니다. 이 세 가지 구성 요소를 사용하여 개발자는 신규 또는 기존 데이터베이스의 주요 요소를 매핑할 수 있습니다.

개체 관계 다이어그램을 사용할 때 얻을 수 있는 몇 가지 주요 이점을 살펴보세요.

ERD는 개체 간의 관계에 대한 물리적 모델입니다. 개체가 서로 관련되는 방식, 개체의 관계가 작동하는 방식 및 이러한 관계를 개선할 수 있는 부분을 시각화할 수 있습니다.

ER 다이어그램으로 복잡한 시스템과 데이터베이스를 분석하세요. 상호 연결된 개체가 어떻게 연결되고 중첩되는지 확인하여 시스템의 작동 방식을 더 잘 이해하세요.

논리적 데이터 모델(예: ER 다이어그램)을 사용하여 신규 및 기존 직원에게 시스템의 작동 방식을 보여줍니다. 이를 사용하여 내외부 이해관계자를 업데이트하고 모든 사람에게 지속적으로 정보를 제공합니다.

개체 관계 모델은 간단한 도표이므로 이해하기 쉽습니다. 다이어그램을 만들기 위해 소프트웨어 개발자가 될 필요도 없고, 다이어그램을 이해하기 위한 기술적 지식도 필요하지 않습니다. 그리고 Miro와 같은 가상 워크스페이스를 사용하면 미리 만들어진 템플릿을 사용하여 시작할 수 있습니다.

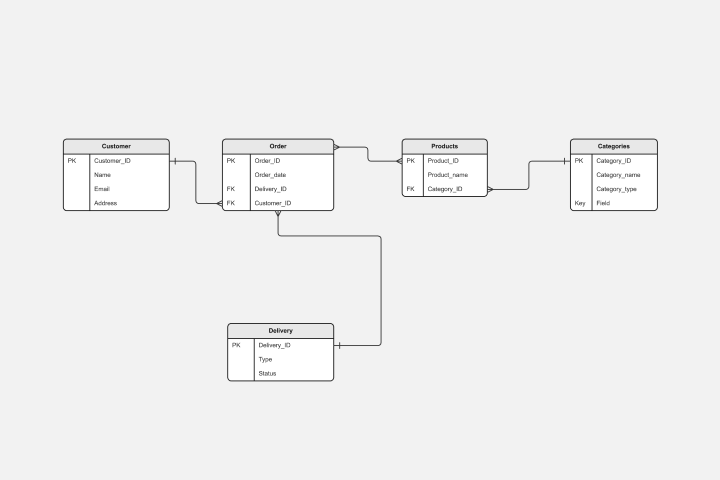

실제 활용되는 물리적 데이터 모델의 예를 보려면 개체 관계 다이어그램 템플릿을 살펴보세요. 다이어그램은 제품 구매에서 수령까지 고객 여정의 단계에 대한 ERD를 개략적으로 설명합니다. 주문이 접수되면 기업은 정확한 제품을 확인하여 고객에게 배송합니다.

Miro의 디지털 워크스페이스는 협업 팀이 직관적이고 시각적으로 매력적인 ERD를 생성할 수 있는 완벽한 플랫폼입니다. 먼저 이 무료 개체 관계 다이어그램 템플릿을 선택하고 아래 단계에 따라 ER 다이어그램을 생성해 보세요.

첫 번째 단계는 데이터베이스 또는 프로세스를 구성하는 모든 개체를 식별하는 것입니다. 이 단계는 사용자마다 다를 수 있습니다. 데이터베이스 또는 소프트웨어를 매핑하는 경우 소프트웨어의 모든 주요 요소를 식별합니다. 그러나 프로세스나 비즈니스 구조에 더 중점을 둔다면 비즈니스 요소와 관련 역할에 중점을 둘 것입니다. 궁극적으로 매핑하려는 모델을 기반으로 올바른 개체를 정확히 파악하는 것은 사용자에게 달려 있습니다. 다음은 시작하는 데 도움이 되는 ERD 개체의 몇 가지 예입니다. 사람. 예를 들어 고객, 직원, 학생 또는 환자가 이에 해당합니다. 객체. 예를 들어 제품, 기계 및 차량이 이에 해당합니다. 이벤트. 예를 들어 고객 확보, 판매 완료 또는 갱신 수행이 이에 해당합니다. 프로세스의 이 시점에서 요소를 특정한 순서로 배열하는 것에 너무 신경쓰지 마세요. 관계를 정확히 파악할 때 이 작업을 수행합니다. 대신 데이터베이스 다이어그램이 최대한 정확하도록 모든 개체를 취급하는 데 집중하세요.

이제 속성을 추가하여 개체를 특성화할 수 있습니다. 예를 들어 설명해 보겠습니다. 개체 중 하나가 제품 색상이라고 상상해 보세요. 이 개체에서 속성은 다음을 포함할 수 있습니다. - 색상 이름 - 색상 코드 - 색상 ID 이 모든 정보는 개체에 세부 정보를 추가합니다. 데이터베이스를 매핑하든 비즈니스 프로세스를 개략적으로 설명하든 속성은 매우 중요합니다. 속성은 개체를 정의하는 모든 특성을 정의하여 주요 정보를 다이어그램의 맨 앞에 가져옵니다.

개체와 속성이 준비되면 이들의 관계를 매핑할 차례입니다. 연결선과 화살표를 사용하여 개체를 연결하고 관계를 나타냅니다. 모든 개체가 관련되지는 않을 것이며, 그래도 상관없습니다. 서로 관련된 요소에 초점을 맞추고 연결합니다. 모든 연결선이 제자리에 있으면 이제 레이블을 추가하여 관계 유형을 설명할 수 있습니다. ‘고객’과 ‘주문’이라는 두 개의 개체가 있다고 가정해 보세요. 연결선에 레이블을 추가하여 이러한 개체의 관계를 표시할 수 있습니다. 레이블이 ‘장소’라면 이는 개체가 특정 작업(고객의 주문)을 통해 서로 관련되어 있음을 나타냅니다. 이 정보는 작지만 추가 컨텍스트를 제공하여 다이어그램을 읽는 사람이 특정 요소가 연결되는 방식과 이유를 보다 쉽게 완전히 이해할 수 있도록 해줍니다.

추가 정보를 제공하는 또 다른 방법은 카디널리티를 사용하는 것입니다. 카디널리티는 개체 간 관계의 수치 속성을 정의하며, 개체 간의 정보 또는 데이터 흐름의 양을 나타냅니다. 일반적인 카디널리티의 예는 다음과 같습니다. 일대일 관계: 한 번에 하나의 제품만 구매할 수 있는 고객 일대다 관계: 한 번에 여러 제품을 구매할 수 있는 고객 다대다 관계: 한 번에 여러 제품을 구매할 수 있는 고객 그룹 각 연결선 또는 화살표의 작은 기호는 이러한 수치를 나타냅니다. 기호는 흐르는 정보의 양과 이동 방향에 따라 다릅니다. 다이어그램을 최대한 명확하고 간결하게 만들려면 카디널리티를 고려해야 합니다. 이를 통해 개체 간에 이동하는 정보의 양과 이동 방식을 정확하게 표시할 수 있습니다. 그 결과, 다이어그램을 읽는 사람은 누구나 전체 데이터베이스 또는 시스템을 통해 데이터가 어떻게 흐르는지 즉시 명확하게 파악할 수 있습니다.

최종 다이어그램이 준비되면 관련 이해관계자와 공유할 차례입니다. 이를 통해 팀원과 외부 당사자(예: 투자자 또는 주주)가 질문을 하고 피드백을 제공할 수 있습니다. Miro의 개체 관계 다이어그램 도구를 사용하면 이 과정에서 팀이 쉽게 협업할 수 있습니다. 다이어그램을 공유하기만 하면 관련 당사자가 보드에 직접 의견을 추가할 수 있습니다.

시간이 지남에 따라 개념 모델이 변경될 수 있습니다. 소프트웨어 업데이트가 필요할 수 있고, 데이터베이스에 새로운 요소가 필요할 수 있으며, 팀 구조 다이어그램이 금방 구식이 될 수 있습니다. ERD를 최신 상태로 유지하려면 정기적으로 업데이트해야 합니다. 이는 변경 사항이 있을 때마다 다이어그램으로 돌아가서 변경 사항을 반영해야 한다는 것을 의미합니다. 알고 있는 변경 사항이 없더라도 다이어그램으로 돌아가서 최신 상태인지 확인하는 것이 좋습니다. 자주 검토할수록 다이어그램이 데이터베이스나 프로세스를 정확하게 반영하는지 확인하는 것이 더 쉬워집니다. 다이어그램을 정기적으로 업데이트하려면 시간이 많이 걸린다고 생각할 수 있지만 Miro의 디지털 워크스페이스를 사용하면 쉽게 할 수 있습니다. 끌어서 놓기 기능을 사용하여 개체 관계 다이어그램 및 새 개체 도형의 구성 요소를 이동하고 클릭 몇 번으로 기존 텍스트를 편집합니다. 또한 모든 변경 사항이 실시간으로 표시되기 때문에 모든 팀원이 위치에 관계없이 항상 최신 버전을 볼 수 있습니다.
