Diagrammi di rete
Utilizza un diagramma di rete per visualizzare le componenti che formano la tua rete e come si relazionano tra loro. Gli sviluppatori possono usare questo tipo di diagramma per delineare la struttura della rete, mentre i project manager possono usarlo per mappare l'ambito del progetto e tenere traccia dei progressi.
80 mln di utenti nel mondo si fidano di Miro
![](http://images.ctfassets.net/w6r2i5d8q73s/4oZF6rZ62V7t9dAO3qcl7w/0a8bf111d47b147dcc3c1307fd05eb0c/list_of_customers._mobile.png)
![](http://images.ctfassets.net/w6r2i5d8q73s/4oZF6rZ62V7t9dAO3qcl7w/0a8bf111d47b147dcc3c1307fd05eb0c/list_of_customers._mobile.png?w=32&h=8)
![](http://images.ctfassets.net/w6r2i5d8q73s/7jSPePDIMQXcMN5QBPk9px/99928bac9d69d0a749fa59cdf72bacf6/list_of_customers.png)
![](http://images.ctfassets.net/w6r2i5d8q73s/7jSPePDIMQXcMN5QBPk9px/99928bac9d69d0a749fa59cdf72bacf6/list_of_customers.png?w=112&h=4)
Cos'è un diagramma di rete?
Un diagramma di rete topologico è una rappresentazione visiva della rete di attività del computer. Si tratta di un grafico con una serie di simboli e icone che rappresentano i diversi elementi della rete. Creando un diagramma di rete online, è possibile visualizzare tutte le connessioni che compongono la rete e identificare le aree di miglioramento, come la risoluzione dei problemi di debug, l'ottimizzazione delle strutture di rete e la garanzia che la rete soddisfi tutti i requisiti di conformità. A seconda del suo scopo, un diagramma di rete può contenere molti dettagli o fornire semplicemente una panoramica di alto livello. Ad esempio, il diagramma sarà di alto livello se si sta delineando una nuova rete. Includerà le informazioni principali per creare un diagramma di rete di base, ma è tutto ciò che serve. Il diagramma diventerà più complesso man mano che la tua azienda crescerà, consentendoti di mantenere la tecnologia al passo con lo sviluppo del business.
Diagramma di rete per la gestione dei progetti
I diagrammi di rete sono tradizionalmente utilizzati dai team IT e dagli sviluppatori per delineare l'architettura del sistema, ma sapevi che anche i project manager utilizzano i diagrammi di rete? I project manager usano questi diagrammi per delineare le attività del progetto e identificare le relazioni tra le attività del progetto. Tutto viene mappato in una struttura chiara e in ordine cronologico, mostrando le dipendenze e consentendo ai project manager di visualizzare la linea del tempo del progetto. I progetti nelle prime fasi di sviluppo sono solitamente di alto livello. Si concentrano sui deliverable e sulle milestone principali, ma non su molto altro. Man mano che le cose progrediscono, il diagramma si arricchisce di ulteriori dettagli, come le dipendenze, le attività aggiuntive del progetto e le scadenze.
Perché i diagrammi di rete sono importanti?
Esaminiamo perché l'uso di un diagramma di rete è utile sia per i team IT che per quelli di progetto.
Visualizza l'intera rete
Un diagramma di rete consente di visualizzare l'intera architettura di rete. Di conseguenza, i responsabili IT e gli sviluppatori possono pianificare, organizzare e controllare efficacemente la struttura del sistema.
Identifica le dipendenze
Un diagramma di rete ti permette di capire meglio il sistema o il progetto individuando le dipendenze. Identifica i potenziali blocchi o ostacoli e metti in atto misure preventive.
Identifica i miglioramenti
Utilizza un diagramma di rete per identificare le aree da migliorare nel tuo software o in un progetto imminente. Per gli sviluppatori, il diagramma assicura che il sistema funzioni correttamente. Per i project manager, assicura che il progetto si svolga senza intoppi. Se ti è sfuggito qualcosa, la mappatura di un diagramma di rete lo porterà alla luce.
Allinea i team cross-funzionali
Crea e condividi un diagramma di rete per mettere tutti d'accordo. Chiunque, in qualsiasi reparto, può esaminare il diagramma e comprendere lo stato attuale del software o del progetto.
Aggiorna gli stakeholder
Condividi il diagramma all'esterno con i principali stakeholder per tenerli informati. Non è necessario che siano esperti tecnici per capire il diagramma, a patto che comprendano i simboli e le icone (per saperne di più, leggi più avanti).
Come leggere un diagramma di rete?
Nella mappatura di una rete di computer, la lettura di un diagramma di rete varia a seconda della topologia. Ci sono diverse strutture da considerare, ognuna delle quali ha un diverso flusso di informazioni. Ecco alcuni tipi comuni di topologie di rete che si applicano alle reti di computer:
![Network Topology Types](http://images.ctfassets.net/w6r2i5d8q73s/72YxKxHwchGd3BdUj7A2Yq/138d3381b6959b7b1910c8810385d982/QA2CTcVoVpySPhv2wKYr366u4CkYjwatsCszX5OHFH8AOz5VB0T0ze6aTBhp1qgNtVWI67R6Fn9G4AdLDmahny8QzTI-8ot0TJecJd70Y7MWwnzOzXFgUn0zRqdK.png)
![Network Topology Types](http://images.ctfassets.net/w6r2i5d8q73s/72YxKxHwchGd3BdUj7A2Yq/138d3381b6959b7b1910c8810385d982/QA2CTcVoVpySPhv2wKYr366u4CkYjwatsCszX5OHFH8AOz5VB0T0ze6aTBhp1qgNtVWI67R6Fn9G4AdLDmahny8QzTI-8ot0TJecJd70Y7MWwnzOzXFgUn0zRqdK.png?w=80&h=44)
![Network Topology Types](http://images.ctfassets.net/w6r2i5d8q73s/6H1mnSNDd3at8raEpCC8zP/720e8d32c9db3527ade390965a83c41a/QA2CTcVoVpySPhv2wKYr366u4CkYjwatsCszX5OHFH8AOz5VB0T0ze6aTBhp1qgNtVWI67R6Fn9G4AdLDmahny8QzTI-8ot0TJecJd70Y7MWwnzOzXFgUn0zRqdK.png)
![Network Topology Types](http://images.ctfassets.net/w6r2i5d8q73s/6H1mnSNDd3at8raEpCC8zP/720e8d32c9db3527ade390965a83c41a/QA2CTcVoVpySPhv2wKYr366u4CkYjwatsCszX5OHFH8AOz5VB0T0ze6aTBhp1qgNtVWI67R6Fn9G4AdLDmahny8QzTI-8ot0TJecJd70Y7MWwnzOzXFgUn0zRqdK.png?w=80&h=44)
La topologia punto-punto è la struttura più semplice. Collega due nodi con un collegamento comune (spesso un cavo di collegamento). La topologia a bus, nota anche come topologia a linea, collega tutti i dispositivi a un cavo centrale. Utilizza meno cavi, quindi è fisicamente facile da installare. La topologia ad anello collega tutti i dispositivi in un percorso circolare. I dati e le informazioni si muovono comunemente in un'unica direzione, nota come anello unidirezionale. Una topologia a stella collega individualmente tutti i nodi a una posizione centrale, come un hub o uno switch. Questa struttura richiede molti cavi, ma il vantaggio è che se un cavo si guasta, solo un singolo nodo sarà fuori uso. La topologia ad albero (così chiamata perché ricorda i rami di un albero) ha un nodo centrale. Gli altri nodi si collegano al nodo centrale attraverso un unico cavo. Questa struttura è ideale per gli sviluppatori che desiderano espandere le reti esistenti. Una topologia a rete consente a tutti i nodi di distribuire dati e informazioni. Tutti questi nodi si collegano in modo non gerarchico, in modo da fornire una copertura di rete estesa a un'area più vasta. Una topologia ibrida è una combinazione di strutture topologiche esistenti. È utile per diagrammi di rete più grandi e dettagliati, ma è più difficile da configurare e mantenere.
Quanti tipi di diagrammi di rete esistono?
Per quanto riguarda l'architettura del software, esistono due tipi di diagrammi di rete: fisici e logici. Un diagramma fisico delinea la relazione tra i dispositivi reali. Mostra come i dispositivi di rete sono fisicamente collegati a fili e cavi. Un diagramma logico si concentra maggiormente sugli aspetti logici di una rete, come il flusso di informazioni. Mostra come scorre la comunicazione tra i diversi dispositivi. I diagrammi logici in genere descrivono router, sottoreti, firewall e altri protocolli di routing. La necessità di un diagramma fisico o logico dipende da ciò che si sta cercando di delineare e dai propri obiettivi. Ad esempio, se si sta cercando un modo per migliorare la struttura fisica della rete, un diagramma fisico è l'opzione migliore. Se invece devi ottimizzare il flusso di comunicazione e di informazioni all'interno della rete, un diagramma logico è la scelta giusta.
Diagramma di rete: simboli ed icone
Quando si tratta di mappare l'architettura del sistema, ogni diagramma è composto da icone standardizzate per i diagrammi di rete. Che si tratti di uno sviluppatore esperto o di un completo tecnofobo, la coerenza di questi simboli rende più facile la comprensione della rete e del suo funzionamento. Alcuni dei simboli più comuni sono:
• Cloud • Firewall • Terminal • ADSL/DSL • Server • Router • Signal
Queste icone possono avere un aspetto diverso a seconda di come vengono rappresentate dai vari provider. Ad esempio, Cisco, AWS e Azure utilizzano tutti icone per rappresentare i vari componenti che compongono i loro sistemi.
Esempio di un diagramma di rete
Per vedere un esempio di come è strutturato un diagramma di rete, dai un'occhiata al modello di diagramma della rete dati Cisco
Cisco è un'azienda di comunicazione digitale. Offre soluzioni per data center e reti di accesso fornendo automazione, e apparecchiature di rete ad aziende di tutto il mondo. Utilizzando una vasta libreria di icone, questo diagramma di rete esemplifica come un'azienda può costruire, progettare e mostrare la propria infrastruttura di rete Cisco. Aiuta gli ingegneri e i designer di rete a visualizzare le loro reti in un formato chiaro e conciso, consentendo loro di individuare le inefficienze e le aree da migliorare.
Come creare un diagramma di rete
Ti stai chiedendo come disegnare un diagramma di rete? Segui questi passaggi per iniziare:
1. Scegli lo strumento giusto
La scelta del giusto strumento per i diagrammi di rete può fare la differenza tra un diagramma di successo e uno di scarso successo. Per trovare il miglior strumento di diagrammi di rete per la tua azienda, considera i seguenti suggerimenti:
Punta alla semplicità
I diagrammi di rete possono essere complessi, quindi occorre una piattaforma intuitiva, facile da usare e che permetta di creare diagrammi accattivanti.
Cerca delle funzionalità per la collaborazione
Per creare un diagramma di rete efficace, è necessaria una piattaforma che consenta di collaborare con il proprio team, soprattutto se si fa parte di un team remoto o distribuito. Quando scegli uno strumento per la creazione di diagrammi, assicurati che abbia sufficienti funzioni di collaborazione, in modo che tu e il tuo team possiate lavorare insieme da qualsiasi luogo. Per esempio, consenti a tutti di visualizzare, modificare e commentare il diagramma.
Dai un'occhiata ai modelli
Se si tratta del tuo primo diagramma di rete, è utile iniziare utilizzando i modelli di diagrammi di rete esistenti. L'ideale è che il modello sia personalizzabile; la possibilità di apportare modifiche e cambiamenti aiuterà a creare un diagramma di rete accurato.
2. Usa il formato corretto
Con gli strumenti giusti, si può decidere se creare una rete fisica o logica e quale topologia utilizzare. Se si deve pianificare la struttura fisica della rete (compresi i cavi, i dispositivi e i router), occorre un diagramma di rete fisico. Per mostrare come i dati e le informazioni si muovono attraverso l'architettura di rete, è necessario creare un diagramma di rete logico. La scelta della topologia giusta dipende da te. Esamina i formati comuni illustrati in precedenza e sarai in grado di determinare la struttura più adatta alle tue esigenze. Ad esempio, se hai una rete di computer semplice, la topologia a bus potrebbe essere un buon punto di partenza. È abbastanza semplice e non utilizza troppi cavi. Se invece hai bisogno di qualcosa di più complesso, la topologia ad albero o a maglia potrebbe essere un'opzione migliore.
3. Aggiungi le componenti di rete
Ora è il momento di iniziare ad aggiungere le componenti di rete per riflettere la struttura della rete stessa. A tal fine, è necessario familiarizzare con i simboli standardizzati e iniziare a tracciare i diversi elementi dell'architettura di rete.
![Cisco Network Diagram Symbols](http://images.ctfassets.net/w6r2i5d8q73s/6tUSIFslxTjLTW1E2LaynX/35eed27ccc025f79e319ba06dfe7f03d/BZKLKZjg1_EHmlw02erHV0wkhbiu5NGtzS9wo0NRWuf8gRhu-aOcGIlL5lMl0aOIpWVxL30UKnjcN-XwV09eQ7DFSIn-BD4JCmiSg7O2UxJHMQPUziOjiEnIC37G.png)
![Cisco Network Diagram Symbols](http://images.ctfassets.net/w6r2i5d8q73s/6tUSIFslxTjLTW1E2LaynX/35eed27ccc025f79e319ba06dfe7f03d/BZKLKZjg1_EHmlw02erHV0wkhbiu5NGtzS9wo0NRWuf8gRhu-aOcGIlL5lMl0aOIpWVxL30UKnjcN-XwV09eQ7DFSIn-BD4JCmiSg7O2UxJHMQPUziOjiEnIC37G.png?w=55&h=48)
![Cisco Network Diagram Symbols](http://images.ctfassets.net/w6r2i5d8q73s/153Q0H4bcK4I7WVyfKY8OK/27c2d0634ad6cd45f8ea53101119570f/BZKLKZjg1_EHmlw02erHV0wkhbiu5NGtzS9wo0NRWuf8gRhu-aOcGIlL5lMl0aOIpWVxL30UKnjcN-XwV09eQ7DFSIn-BD4JCmiSg7O2UxJHMQPUziOjiEnIC37G.png)
![Cisco Network Diagram Symbols](http://images.ctfassets.net/w6r2i5d8q73s/153Q0H4bcK4I7WVyfKY8OK/27c2d0634ad6cd45f8ea53101119570f/BZKLKZjg1_EHmlw02erHV0wkhbiu5NGtzS9wo0NRWuf8gRhu-aOcGIlL5lMl0aOIpWVxL30UKnjcN-XwV09eQ7DFSIn-BD4JCmiSg7O2UxJHMQPUziOjiEnIC37G.png?w=55&h=48)
4. Dai un nome alle componenti
Anche se i simboli sono standardizzati, è comunque utile chiarire quali sono i pezzi esatti dell'apparecchiatura che i simboli rappresentano. È qui che l'aggiunta di etichette si rivela utile. Aggiungendo etichette di testo, è possibile specificare cosa rappresentano i diversi simboli nell'architettura di rete. Che si tratti di un certo tipo di router o di un punto di accesso wireless, le etichette indicano esattamente ciò che i diagrammi includono.
5. Struttura il tuo diagramma
Prima di concludere, è necessario assicurarsi che la struttura del diagramma sia a posto. Ciò comporta il disegno di linee di connessione e frecce tra gli oggetti per delineare la topologia e la struttura del diagramma. Le linee devono mostrare chiaramente le relazioni tra gli elementi della rete e il flusso di informazioni tra di essi. Evitare di incrociare le linee (a meno che non si utilizzi la topologia a stella) per garantire che il diagramma sia il più chiaro possibile. È inoltre possibile utilizzare colori diversi per le linee per rappresentare diversi tipi di relazioni. Ad esempio, se le informazioni fluiscono in entrambi i sensi, si può aggiungere una linea verde. Se il flusso è unidirezionale, si può usare il rosso.

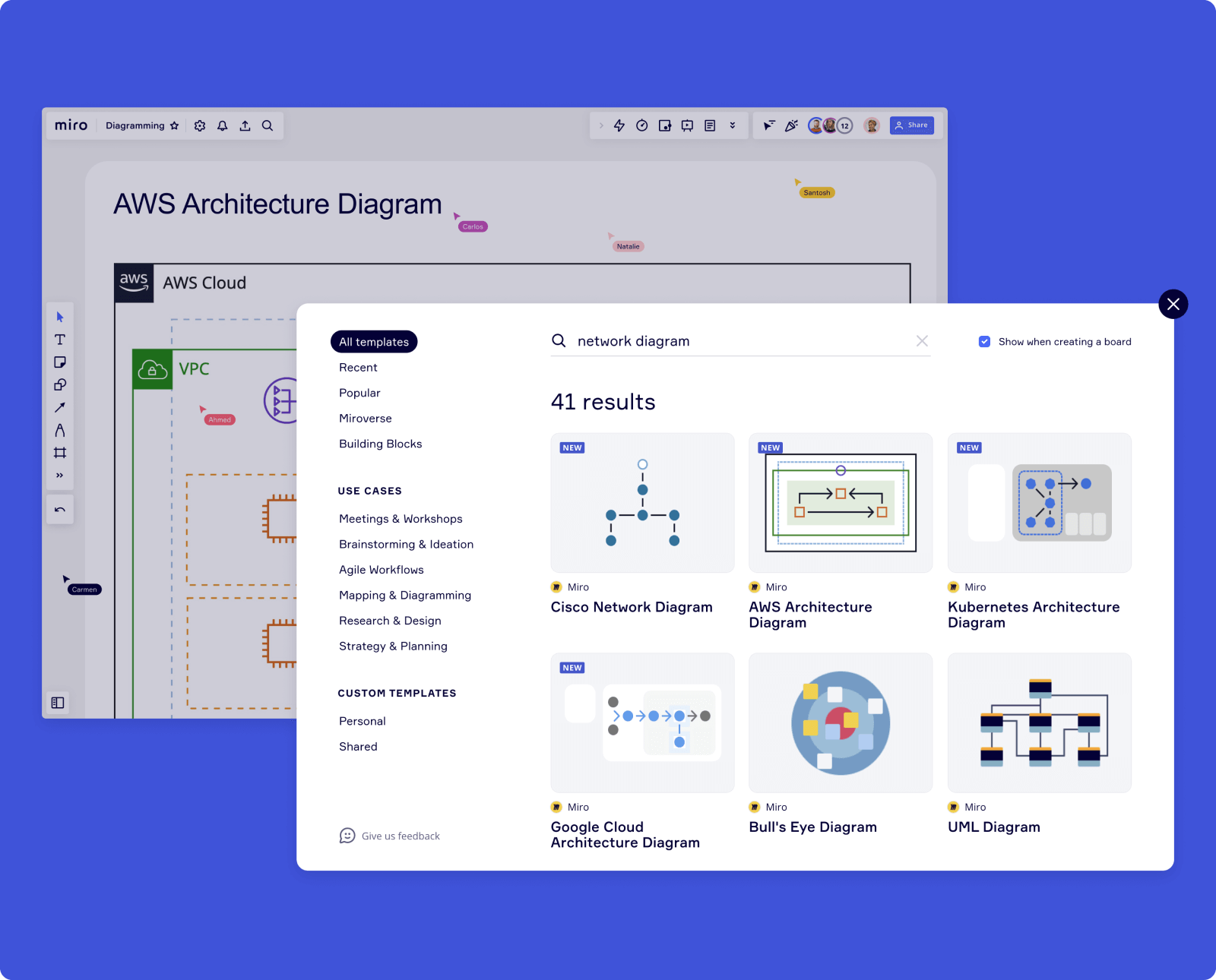

Crea il tuo diagramma di rete con Miro
La creazione di un diagramma di rete è un ottimo modo per visualizzare l'intera struttura di rete - la suddivide in un formato semplice, consentendoti di vedere esattamente come funziona e dove può essere migliorata. Utilizza il tool di Miro per mappare l'architettura dell'hardware e del software.
