Datenflussvorlage
Visualisiere Datenbewegungen über Systeme hinweg, um die Prozesseffizienz und Klarheit zu verbessern.

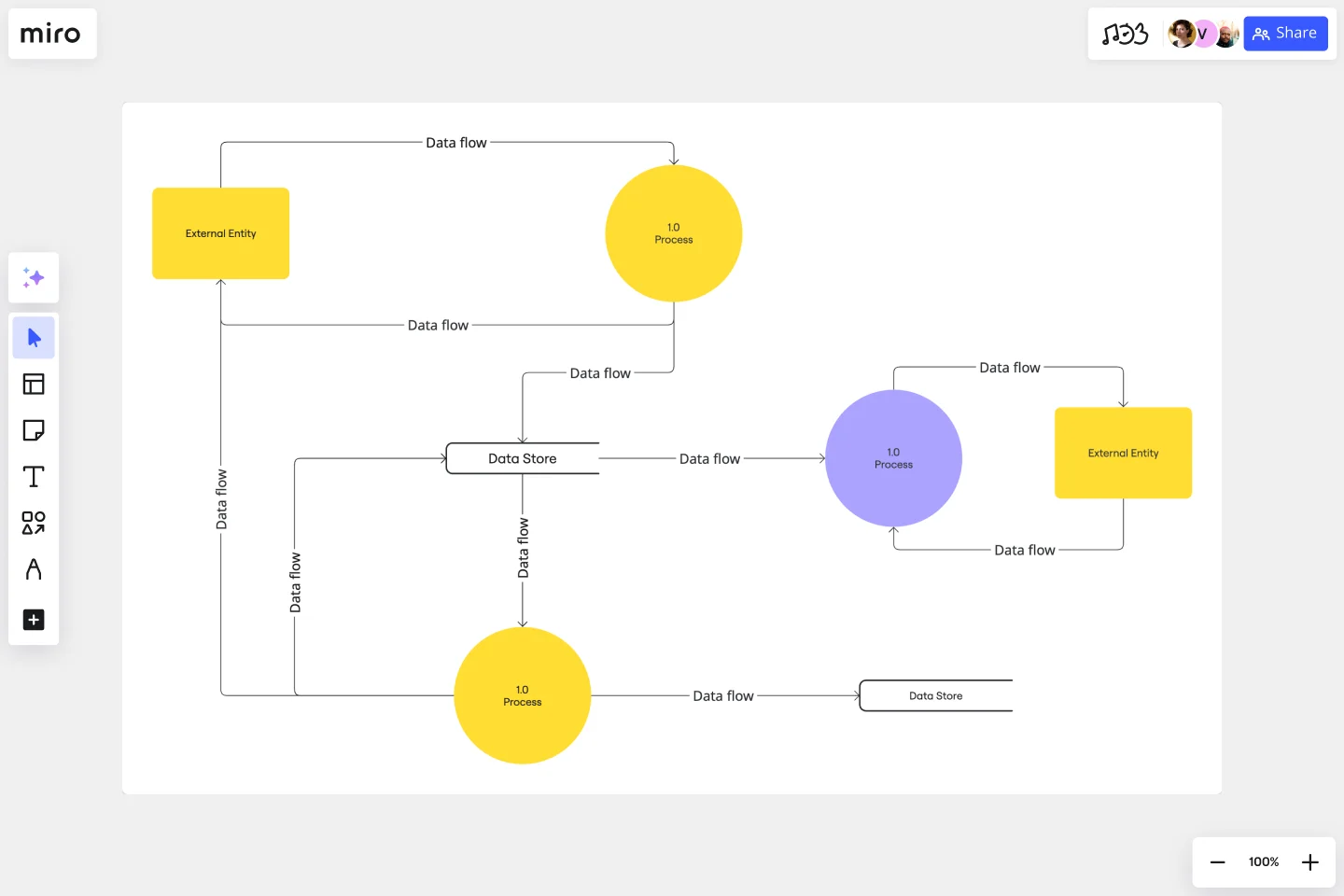

Über die Datenflussdiagrammvorlage
Eine Datenflussdiagrammvorlage bietet dir eine standardisierte visuelle Sprache, die komplexe technische Konzepte in klare, verständliche Diagramme umwandelt. Anstatt in technischen Spezifikationen zu ertrinken, erhält dein Team einen Überblick aus der Vogelperspektive darüber, wie Daten in dein System gelangen, dort verarbeitet werden und wieder austreten.
Unsere Datenflussdiagrammvorlage ist mit intelligenten Diagrammfunktionen ausgestattet, die automatisch Verbindungen vorschlagen und eine konsistente Formatierung beibehalten. Unsere robusten Diagrammfunktionen helfen dir, professionelle DFDs aus einfachen Textbeschreibungen mit Miro AI zu erstellen, wodurch du stundenlange manuelle Diagrammerstellung sparst und gleichzeitig sicherstellst, dass dein Team in Bezug auf die Systemarchitektur auf dem gleichen Stand bleibt.
So verwendest du die Datenflussdiagrammvorlage von Miro
Das Erstellen von Datenflussdiagrammen wird einfach, wenn du diesem systematischen Ansatz folgst. Jeder Schritt baut auf dem vorherigen auf und hilft dir, umfassende Systemdokumentationen zu erstellen, die dein gesamtes Team verstehen und nutzen kann.
1. Definiere den Geltungsbereich und die Ziele deines Systems
Beginne damit, klar zu identifizieren, welches System oder welcher Prozess abgebildet wird. Handelt es sich um einen Nutzerregistrierungsfluss, ein Zahlungssystem oder eine Datenanalyse-Pipeline? Ein klarer Geltungsbereich verhindert, dass dein Diagramm zu komplex oder unübersichtlich wird.
Frage dich selbst: Welche spezifische Datenumwandlung dokumentierst du? Wer muss dieses System verstehen? Welches Detaillierungsniveau erfüllt die Bedürfnisse deines Teams am besten?
2. Externe Entitäten und Datenspeicher identifizieren
Kartiere alle externen Quellen, die Daten an dein System senden, und die Ziele, in die verarbeitete Daten gelangen. Diese könnten Nutzer, andere Anwendungen, Datenbanken oder Drittanbieterdienste sein. In Miro verwendest du rechteckige Formen, um externe Entitäten darzustellen, und offene Rechtecke für Datenspeicher.
Deine externen Entitäten sind die Start- und Endpunkte deiner Datenreise. Denke über offensichtliche Eingaben wie Benutzerformulare hinaus – betrachte API-Aufrufe, geplante Datenimporte, Systemprotokolle und automatisierte Auslöser, die die Datenverarbeitung initiieren.
3. Kartiere deine Kernprozesse
Identifiziere die wichtigsten Transformationen, die mit deinen Daten passieren. Jeder Prozess sollte eine spezifische Operation darstellen wie "Nutzereingaben validieren", "Gesamtpreis berechnen" oder "Bericht erstellen". Verwende Kreise oder abgerundete Rechtecke, um diese Prozesse in deinem Miro-Diagramm darzustellen.
Miros Ein-Klick-Formenerstellung und intelligente Verbindungen machen es einfach, Prozesse hinzuzufügen und logisch zu verknüpfen. Die automatischen Ausrichtungsfunktionen gewährleisten, dass dein Diagramm sauber und professionell bleibt, während du es erweiterst.
4. Mit Datenflüssen verbinden
Zeichne Pfeile zwischen Entitäten, Prozessen und Datenspeichern, um zu zeigen, wie Informationen durch dein System fließen. Beschrifte jeden Pfeil mit den spezifischen Daten, die übermittelt werden, wie "Nutzeranmeldedaten", "Bestelldetails" oder "Validierungsergebnisse".
Miros intelligente Verbindungsvorschläge helfen dir, die richtigen DFD-Konventionen während deiner Arbeit einzuhalten. Die Plattform dockt Verbindungen automatisch an die richtigen Punkte an und sorgt für saubere Layouts, während du weitere Elemente hinzufügst.
5. Mit deinem Entwicklungsteam validieren
Gib dein Diagramm für Entwickler, Produktmanager und andere Stakeholder frei, um die Genauigkeit sicherzustellen. Nutze die Echtzeit-Zusammenarbeitsfunktionen von Miro, um direkt im Diagramm Feedback zu sammeln. Teammitglieder können Kommentare hinzufügen, Änderungen vorschlagen oder Talktrack-Erklärungen für komplexe Abschnitte aufnehmen.
Dieser Validierungsschritt offenbart oft fehlende Prozesse, falsche Datenflüsse oder Integrationspunkte, die du vielleicht nicht berücksichtigt hast. Es ist besser, diese Lücken in der Diagrammphase zu erkennen, als während der Entwicklung.
6. Iterieren und pflegen
Dein Datenflussdiagramm sollte sich mit deinem System weiterentwickeln. Wenn du Funktionen hinzufügst, Prozesse änderst oder neue Dienste integrierst, aktualisiere dein DFD, um diese Änderungen widerzuspiegeln. Miros automatisierte Diagrammfunktionen erleichtern das Neugenerieren von Abschnitten oder das Hinzufügen neuer Flows, ohne deine bestehende Arbeit zu stören.
Richte regelmäßige Überprüfungen mit deinem Team ein, um das Diagramm aktuell und nützlich zu halten. Ein veraltetes DFD kann mehr schaden als nützen, da es die Teams fehlleitet anstatt Klarheit zu schaffen.
Was sollte in eine Vorlage für ein Datenflussdiagramm aufgenommen werden?
Effektive Datenflussdiagramme balancieren Vollständigkeit mit Klarheit. Sie sollten genügend Details enthalten, um das System zu verstehen, ohne die Betrachter mit jedem kleinen Vorgang zu überfordern. Hier sind die wesentlichen Elemente, die DFDs für Softwareentwicklungsteams wertvoll machen:
Externe EntitätenDiese repräsentieren die Quellen und Ziele von Daten außerhalb deiner Systemgrenze. Füge Nutzer, externe APIs, Datenbanken, die du nicht kontrollierst, und andere Systeme, die Daten senden oder empfangen, hinzu. Unterscheide klar zwischen verschiedenen Nutzertypen (Administratoren, reguläre Nutzer, API-Verbraucher), da sie oft unterschiedlichen Datenpfaden folgen.
KernprozesseKonzentriere dich auf die wesentlichen Datenumwandlungen, anstatt jeden kleinen Vorgang zu berücksichtigen. Gute Prozesse sind spezifisch genug, um sie zu verstehen, aber allgemein genug, um stabil zu bleiben, wenn sich Implementierungsdetails ändern. „Nutzer authentifizieren“ ist besser als „Passworthash gegen SHA-256-Datenbankeintrag prüfen.“
DatenspeicherBeziehe alle persistente Speicher ein, von denen deine Prozesse lesen oder in die sie schreiben. Dies umfasst Datenbanken, Caches, Konfigurationsdateien und sogar temporären Speicher, auf den mehrere Prozesse zugreifen. Vergiss nicht die Protokolle und Audit-Trails, die Systemaktivitäten erfassen.
Datenflüsse mit aussagekräftigen LabelsJeder Pfeil sollte mit dem tatsächlichen Datensatz beschriftet sein, der übertragen wird, und nicht nur mit generischen Begriffen wie „Daten“ oder „Informationen“. Spezifische Bezeichnungen wie „validiertes Bestellobjekt“, „Nutzerauthentifizierungs-Token“ oder „aggregierte Analyseergebnisse“ helfen Entwicklern, genau zu verstehen, was jeder Prozess erwartet und produziert.
ProzesshierarchieebenenBeginne mit den übergeordneten Prozessen und erstelle dann detaillierte Sub-Diagramme für komplexe Abläufe. Dieser gestaffelte Ansatz verhindert, dass ein einzelnes Diagramm zu unübersichtlich wird, während er dennoch die nötigen Details für die Umsetzung erfasst.
How do I use a data flow diagram template?
Start with Miro's data flow diagram template and customize it for your specific system. Use Miro AI to generate an initial diagram from your text description, then refine the processes, data stores, and connections to match your actual architecture. The automated diagramming features handle layout and formatting while you focus on accuracy and completeness.
What are the benefits of data flow diagrams for software development?
Data flow diagrams create shared understanding across your development team, making it easier to identify integration points, plan API designs, and spot potential bottlenecks before they become problems. They also help new team members understand system architecture quickly and provide excellent documentation for system maintenance and feature development.
What's the difference between data flow diagrams and other technical diagrams?
While flowcharts show decision logic and UML diagrams model object relationships, data flow diagrams specifically focus on how information moves and transforms within a system. They're particularly valuable for understanding system boundaries, data processing pipelines, and integration requirements without getting lost in implementation details.
How detailed should my data flow diagram be?
Create different levels of detail for different audiences. High-level diagrams work well for stakeholder presentations and system overviews, while detailed diagrams help developers understand specific implementation requirements. Use Miro's layering features to organize complex diagrams and show different levels of detail as needed.
Wie oft sollte ich mein Datenflussdiagramm aktualisieren?
Aktualisiere dein DFD, wann immer du neue Funktionen hinzufügst, die Datenverarbeitung logik modifizierst oder neue Systeme integrierst. Regelmäßige vierteljährliche Überprüfungen helfen, sicherzustellen, dass deine Diagramme genau und nützlich bleiben. Mit den automatisierten Diagrammfunktionen von Miro dauern Aktualisierungen nur Minuten statt Stunden, wodurch es leicht ist, die Dokumentation aktuell mit deinem sich entwickelnden System zu halten. Letzte Aktualisierung: 13. August 2025
Beginne jetzt mit diesem Template
Datenfluss Diagramm Vorlage
Ideal für:
Flussdiagramme, Software-Entwicklung, Diagramme
Jeder Prozess kann ziemlich komplex werden, vor allem wenn er mehrere Komponenten hat. Mit einem Datenflussdiagramm (DFD) kannst du deinen Prozess besser erfassen. Ein DFD kreiert eine einfache visuelle Darstellung aller Datenflusskomponenten und Anforderungen in einem gesamten System. Diese Diagramme werden am häufigsten von Growth-Teams, Datenanalysten und Produktteams verwendet und weisen eine von drei Komplexitätsebenen auf: 0, 1 oder 2. Dieses Template hilft dir, das beste DFD für deinen Prozess zu erstellen.
Azure-Datenflussvorlage
Ideal für:
Softwareentwicklung, Diagramme
Der Azure-Datenfluss ist ein Diagramm, das es dir ermöglicht, Daten zu kombinieren sowie benutzerdefinierte Machine-Learning-Modelle in großem Maßstab zu erstellen und bereitzustellen. Azure ist Microsofts Cloud-Computing-Plattform, die zahlreiche cloudbasierte Dienste wie Remote-Speicherung, Datenbank-Hosting und zentrale Kontoverwaltung bietet. Azure bietet auch neue Möglichkeiten wie KI und das Internet der Dinge (IoT).

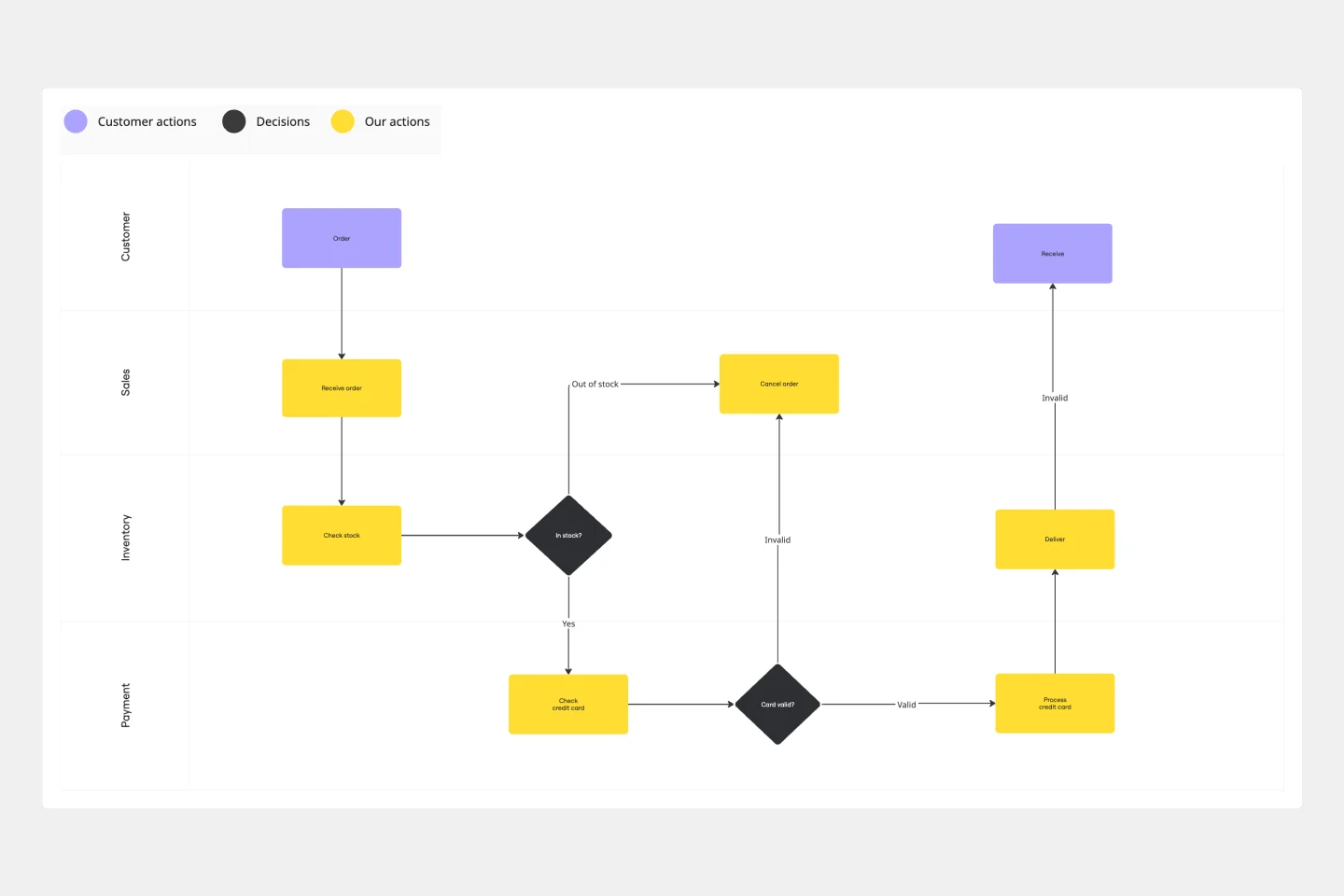

Swimlane-Flussdiagrammvorlage
